スーパーヘール加工機能付き横型マシニング（2022年12月導入）

  • スーパーヘール加工機能付き横型マシニング

従来、真空装置などのシール面加工には、加工後の磨き作業が必要でしたが、スーパーヘール加工ならシール面加工で必要な面粗さRa0.8㎛を磨きレスで実現。工程集約による生産効率の向上につながります。

主な特徴

・スーパーヘール加工機能付き

・最大ワーク寸法：φ900×1000

・最大ワーク重量：1,000kg

・パレットサイズ：500×500mm

ターニングセンタ（2019年5月導入）

  • ターニングセンタ

高速、高精度、重切削能力を持つ3軸制御新鋭ターニングセンタです。
従来まではマシニング加工のみの対応でしたが、本機を導入することでターニング加工を含む部品の対応も可能になります。マシニング+ターニングでこれまで以上に複雑形状鋳物への対応の幅を広げてまいります。

主な特徴

・ミーリング切削はX-C軸合成送りによる直接切削が可能（最大出力22KW）

・ターニング最大切削力は24,500N（2,500kgf）

・テーブルとコラムを左右対称とし、モータなどの熱源を熱対象位置に配置、熱変異量を大幅に減少。

・X,Z,C軸リニアスケール搭載

大型マシニング

  • 横形マシニング

立形マシニング・横形マシニングともに大物に対応できる設備を備えております。
立形マシニングは2000×600×600の設備を備え、横形マシニングは1400×1100×1050の設備を備えております。
必要な冶具に関しても弊社内のNC旋盤設備によって確保致しますので高精度な部品の提供が可能です。

  • 横形マシニング

横型マシニング　ニイガタマシンテクノ　HN80D-Ⅱ　1530×1230×1020

設備一覧

加工設備

機種 メーカー 型式 能力 台数
ターニングセンタ 東芝機械 TMD-16 テーブルサイズφ1600（最大振りφ2000）、Z1350ミーリング機能付き
 1台
横形マシニング ニイガタマシンテクノ HN80D-Ⅱ　　 1530×1230×1020 1台
横形マシニング 松浦機械製作所 H.Plius-405　　 660×660×660（6パレット式） 1台
横形マシニング マキノ a71nx　　 800×750×830
工作物最大寸法Φ900x1,000mm		 1台
横形マシニング OKK HM80 1400×1100×1050 1台
HM50 760×730×800 1台
MCH450 600×500×500 1台
立形マシニング PCV620 2000×650×600
インデックス搭載・同時4軸対応		 1台
VM4 600×400×400 1台
PCV40 550×400×450 1台
複合フライス 1500×600×750 1台
ラジアルボール盤 L1300 1台
平面研削盤 岡本 PSG157-iQ X1500，Y700，Z685 1台
直立ボール盤 3台
NC旋盤 治具部品加工専用 1台

検査設備

機種 メーカー 型式 能力 台数
CNC三次元測定機 ミツトヨ CRYSTA-Apex S9108 905×1005×805 1台
ポータブル三次元測定機 FARO FARO GAGE 精度E (㎛)10+16L/1000，R (㎛)12 1台
表面粗さ測定器 ミツトヨ SJ-210 - 1台

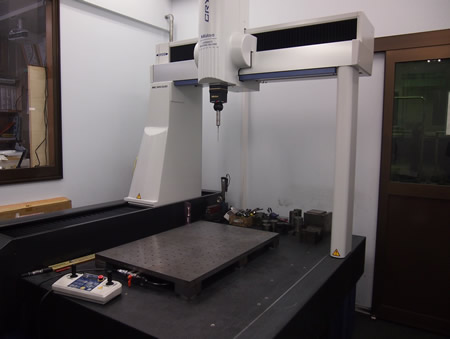

CNC三次元測定機　CRYSTA-Apex S9108　（ミツトヨ）

CNC三次元測定機　CRYSTA-Apex S9108　（ミツトヨ）

CAD／CAM

機種 メーカー 型式 能力 台数
CAD/CAM JBM Mastercam X3 レベル3(3次元) 1台
CAD/CAM タクテックス WinMAX 2.5次元 3台

■　受け入れ可能なファイル形式

Mastercam（MCX，MC9，MC8） Autodesk Inventor（IPT，IAM）
IGES（IGS，IGES） Autodesk Inventorドローイング（IDW）
AutoCAD（DWG，DXF，DWF） ASCII（TXT，CSV，DOC）
Parasolid（X_T，X_B，XMT_TXT） ステレオリソグラフィ（STL）
Peo/E（PRT，ASM） Catia V4（MODEL，EXP）
ACISカーネルSAT（SAT） Catia V5（CATPART，CATProduct）
STEP（STP，STEP） Alibre Design（AD_PRT，AD_SMP）
VDA（VDA） HGPLプロッター（PLT）
Rhino 3D（3DM） Cadkey CDL（CDL）
SolidWorks（SLDPRT，SLDASM） ポストスクリプト（EPS，AI，PS）
Solid Edge（PAR，PSM）

その他

機種 メーカー 型式 能力 台数
クレーン 日本ホイスト - 2.8ton 3台
フォークリフト 豊田自動織機 - 1.5ton 1台
